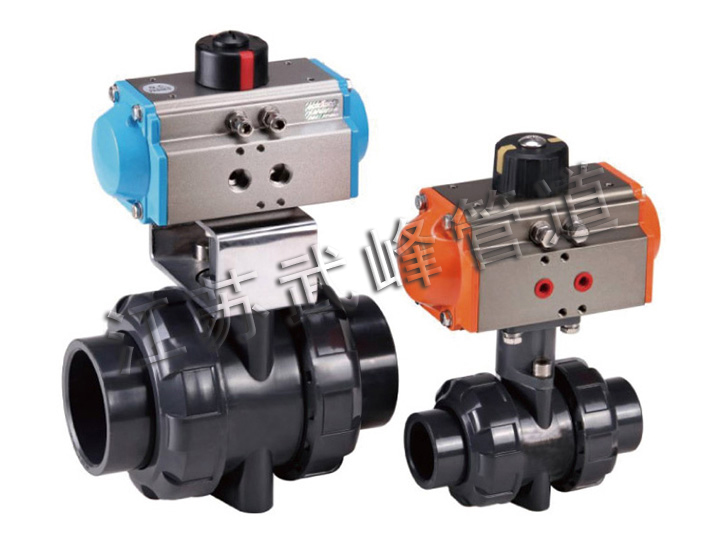

氣動閥門

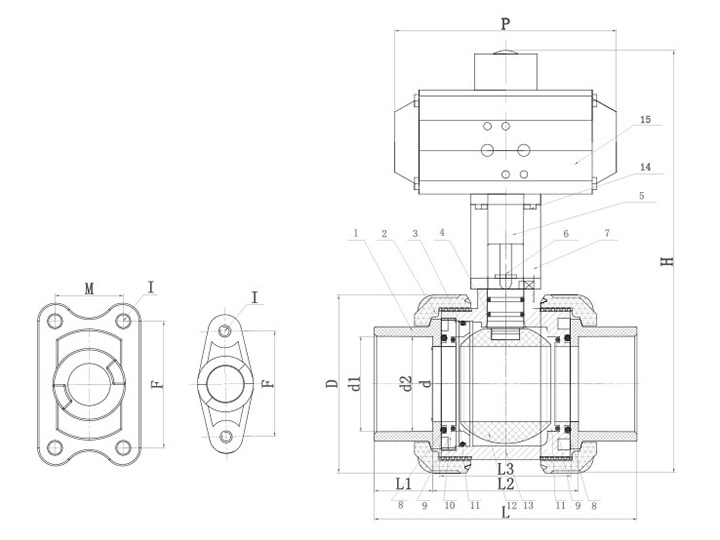

序號	名稱	材質	數量	單位
3\4\8\9	oring圈	EPDM ∕ VITON	7	pcs
01	平承口	UPVC ∕ CPVC∕PPH	2	pcs
02	螺帽	UPVC ∕ CPVC∕PPH	2	pcs
05	轉接頭	SUS304	1	pcs
06	桿	UPVC ∕ CPVC ∕ PPH	1	pcs
07	支架	UPVC / SUS304	1	pcs
10	內襯	UPVC ∕ CPVC ∕ PPH	1	pcs
11	止瀉環	PTFE	2	pcs
12	球	UPVC ∕ CPVC ∕ PPH	1	pcs
13	本體	UPVC ∕ CPVC ∕ PPH	1	pcs
14	螺絲	SUS304	6-8	pcs
15	氣動頭	SUS304	1	pcs



SIZE	D	D1				D2
		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS
1/2"（15）	15	21.40	20.25	22.30	22.40	21.25	20.05	21.85	21.90
3/4"（20）	20	26.75	25.25	26.30	26.40	26.58	25.05	25.85	25.90
1"（25）	25	33.52	32.25	32.33	34.50	33.28	32.05	31.85	33.90
1-1/4"（32）	32	42.28	40.25	38.43	42.50	42.05	40.05	37.85	41.90
1-1/2"（40）	40	48.40	50.25	48.46	48.60	48.12	50.05	47.75	47.90
2"（50）	50	60.45	63.25	60.56	60.60	60.18	63.05	59.75	59.90
2-1/2"（65）	63	73.30	75.25	76.60	76.70	72.85	75.05	75.87	75.90
3"（80）	75	89.25	90.35	89.60	89.70	88.70	90.05	88.83	88.90
4"（100）	90	114.60	110.35	114.70	115.00	114.10	110.05	113.98	113.80



SIZE	D	L	L1	L2	L3	P	H	F	M	I	Operating torque（N.M）
1/2"（15）	54.00	106.00	23.00	60.00	52.00	84.00	148.00	31.00	-	M6	2.0
3/4"（20）	63.00	114.00	26.00	62.00	54.00	90.00	153.00	33.00	-	M6	2.5
1"（25）	73.50	128.00	29.00	70.00	62.00	106.00	184.00	40.00	-	M6	4.0
1-1/4"（32）	84.50	144.00	33.00	78.00	70.00	116.00	190.00	52.00	-	M8	5.0
1-1/2"（40）	98.00	158.50	35.50	87.50	79.50	128.00	196.00	52.00	-	M8	7.5
2"（50）	118.00	172.00	38.50	95.00	85.00	140.00	245.00	70.00	-	M8	8.5
2-1/2"（65）	150.00	278.00	64.50	144.50	132.50	198.00	287.00	84.00	45.00	M10	13
3"（80）	169.00	310.00	70.00	166.00	150.00	218.00	296.00	84.00	45.00	M10	16
4"（100）	190.00	352.00	84.00	181.00	157.00	235.00	330.00	121.00	49.00	M12	25
